특징 |
| - 저가격 고품질 실현으로 소비자 만족
|
| |
가격대 성능비가 뛰어나 적은 설치비의 부담으로도 큰 작업효과를 가질 수 있습 니다. |
| - 최적 설계로 소형화, 경량화 실현
|
| |
20년에 넘는 고유의 기술력과 노하우를 바탕으로 제품의 소형화 및 경량화를 실 현, 작업장의 설치 제한폭이 줄어듭니다. |
| - 신공법에 의한 소재 개발로 미려한 외관과 강력한 내구성
보장 |
| - 기계의 안전도를 높여 신뢰성 향상 |
| |
LK 고유의 기술력으로 제품 설계시부터 작업 중 기계 및 환경에서 발생할 수 있 는 모든 경우의 위험을 감안하여 설계함으로써
작업 중 뛰어난 안전성을 자랑합 니다. |
| - 정밀 설계 및 고정도 부품 사용으로 내구성 향상 |
| - 부품의 단순화 및 최적화로 인한 고장 배제 |
|
제품 구조를 단순화 및 최적화시켜 사용 중 발생할 수 있는 제품 고장 원인 을 최소화 하였으며,
이에 따른 경량화도 이루었습니다. |
| |

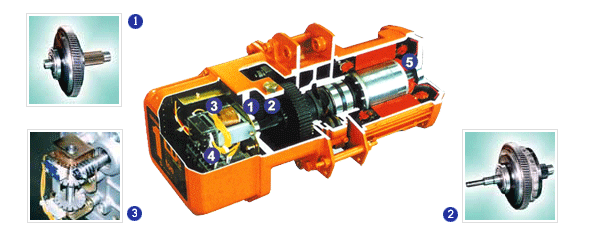

| * SUSPENSION HOIST
|
 |
슬립형 클러치 슬립형 클러치를 채택하여 유사시 클러치가 슬립하면서 동력이
차단되므로 안전사고를 사전에 방지할 수 있습니 다. |
MECHANICAL BRAKE (LD-TYPE 채택) 부하의 정도에
따라 적절하게 작동되고, SELF BRAKE와 함께 강력한 제동력을 발휘하며, 슬립형 클러치와 함께 기계를
안전의 최적 상태로 유지시킵니다. |
전자식 리미트 스위치 (LD-TYPE 옵션) 상한, 하한의 과권방지
기능으로 작업자의 부주의로 인 한 인적, 물적 손실을 안전하게 보호하며, 상승과 하강 을 일정한 거리에서
반복적으로 사용할 때 조정하여 사 용하면 작업 능률이 향상됩니다. |
최적화된 전장부 기능의 최적화 및 부품의 단순화로 고장 발생 확률을
줄이고, 작업 및 사후 관리의 편리성을 도모하였습니다. |
SELF BRAKE 브레이크 코일을 사용하지 않고, 모터의 기자력을
이용하여 브레이크를 작동 시키므로 소손 고장을 배제하였고, CONE 브레이크 사용으로 브레이크의 마찰 면을
최대화하여 제동력을 향상시켰습니다. |
|
|
사양 - SPECIFICATIONS / DIMENSIONS |
| MOTEL |
CAPACITY
(ton) |
STANDARD LIFT(M)
LOAD CHAIN
DIAMETER |
NO.of
LOAD CHAIN
FALL |
MOTOR
(Kw) |
SPEED
(M/Min)
|
MINIMUN
DISTANCE from
HOOK to HOOK(mm) |
TEST LOAD
(ton) |
NET WEIGHT
(kg) |
| 50/60HZ |
50Hz |
60Hz |
| LT-1S |
1 |
3×￠7.1 |
1 |
1.5 |
5.5 |
6.56 |
400 |
1.25 |
49 |
| LT-2W |
2 |
3×￠7.1 |
2 |
1.5 |
2.75 |
3.28 |
670 |
2.5 |
60 |
LD-1S
(LTH-1S ) |
1 |
3×￠7.1 |
1 |
1.8 |
6.8 |
8.2 |
400 |
1.25 |
51(49) |
LD-2W
(LTH-2W) |
2 |
3×￠7.1 |
2 |
1.8 |
3.4 |
4.1 |
670 |
2.5 |
62(60) |
| LD-2.8W |
2.8 |
4×￠8 |
2 |
2.0 |
2.5 |
3.1 |
655 |
3.5 |
72 |
| LTD-1S |
1 |
3×￠7.1 |
1 |
2.0/0.5 |
6.8/1.7 |
8.2/2.05 |
400 |
1.25 |
55 |
| LTD-2W |
2 |
3×￠7.1 |
2 |
2.0/0.5 |
3.4/0.85 |
4.1/1 |
670 |
2.5 |
66 |
| MODEL |
A |
B |
C |
D |
E |
F |
H |
I |
J |
L |
O |
| LT(H)-1S LD-1S |
528 |
255 |
273 |
336 |
145 |
191 |
400 |
326 |
25 |
24 |
35 |
| LT(H)-2W LD-2W |
528 |
255 |
273 |
336 |
180 |
155 |
670 |
437 |
40 |
30 |
53.5 |
| LTD-1S |
567 |
294 |
273 |
366 |
145 |
191 |
400 |
326 |
25 |
24 |
35 |
| LTD-2W |
567 |
294 |
273 |
336 |
180 |
155 |
670 |
437 |
40 |
30 |
53.5 |
| LD-2.8W |
528 |
255 |
273 |
336 |
180 |
155 |
665 |
437 |
40 |
30 |
53.5 |
* 계속적인 연구 개발로 인해 위에 기재된 사양은 사전 예고없이 변경될 수 있습니다. |
 |
| * WITH MOTOR TROLLEY |
 |
|
WORM-TYPE 감속기 WORM 감속기를 채용하여 부드러운 동작,
정숙한 운전 및 역회전 방지 기능 등 사용자의 편리성과 작업성을 향상시켰습니다.
|
|
SELF BRAKE (DUAL SPEED는 옵션) 브레이크 코일을 사용하지
않고, 모터의 기자력을 이용하여 브레이크를 작동 시키므로 소손 고장을 배제하였고, CONE 브레이크 사용으로
브레이크의 마찰 면을 최대화하여 제동력을 향상시켰습니다.
|
|
최적화된 전장부 기능의 최적화 및 부품의 단순화로 고장 발생 확률을 줄이고
작업 및 사후관 리의 편리성을 도모하였습니다.
|
|
|
사양 |
| MODEL |
LTM
-1S |
LTM
-2W |
LDM
-1S
LTHM
-1S |
LDM
-2W
LTHM
-2W |
LDM
-2.8W |
LTDM
-1S |
LTDM
-2W |
| CAPACITY(ton) |
1 |
2 |
1 |
2 |
2.8 |
1 |
2 |
STANDARD LIFT(M)
LOAD CHAIN
DIAMETER |
3×
￠7.1 |
3×
￠7.1 |
3×
￠7.1 |
3×
￠7.1 |
4×
￠8 |
3×
￠7.1 |
3×
￠7.1 |
| NO.of LOAD CHAIN
FALL |
1 |
2 |
1 |
2 |
2 |
1 |
2 |
| LIFTING |
MOTOR
(Kw) |
50/60Hz |
1.5 |
1.5 |
1.8 |
1.8 |
2.0 |
2.0/
0.5 |
2.0/
0.5 |
SPEED
(M/Min) |
50Hz |
5.5 |
2.75 |
6.8 |
3.4 |
2.5 |
6.8/
1.7 |
3.4/
0.85 |
| 60Hz |
6.56 |
3.28 |
8.2 |
4.1 |
3.1 |
8.2/
2.05 |
4.1/1 |
| TRAVERSING |
MOTOR
(Kw) |
LOW |
50/60Hz |
0.2 |
0.2 |
0.2 |
0.2 |
|
0.2 |
0.2 |
DUAL
(HIGH) |
50/60Hz |
0.3/
0.15 |
0.3/
0.15 |
0.3/
0.15 |
0.3/
0.15 |
0.75 |
0.3/
0.15 |
0.3/
0.15 |
SPEED
(M/Min) |
LOW |
50Hz |
7.7 |
7.7 |
7.7 |
7.7 |
|
7.7 |
7.7 |
| 60Hz |
9.23 |
9.23 |
9.23 |
9.23 |
|
9.23 |
9.23 |
DUAL
(HIGH) |
50Hz |
15.7/
3.8 |
15.7/
3.8 |
15.7/
3.8 |
15.7/
3.8 |
15.7 |
15.7/
3.8 |
15.7/
3.8 |
| 60Hz |
18.8/
4.6 |
18.8/
4.6 |
18.8/
4.6 |
18.8/
4.6 |
18.8 |
18.8/
4.6 |
18.8/
4.6 |
MINIMUM DISTANCE
from
HOOK to HOOK(mm) |
420 |
640 |
420 |
640 |
655 |
420 |
640 |
| TEST LOAD (ton) |
1.25 |
2.5 |
1.25 |
2.5 |
3.5 |
1.25 |
2.5 |
| NET WEIGHT(Kg) |
77 |
90 |
79(77) |
92(90) |
102 |
83 |
96 |
| MODEL |
LT(H)M-1S LDM-S |
LT(H)M-2W LDM-2W |
LTDM-1S |
LTDM-2W |
LDM-2.8W |
| A |
415 |
444 |
415 |
444 |
444 |
| B |
198.5 |
213.5 |
198.5 |
213.5 |
213.5 |
| C |
216.5 |
230.5 |
216.5 |
230.5 |
230.5 |
| D |
HEIGHT |
100 |
125 |
100 |
125 |
125 |
| WIDTH |
75-125 |
100-150 |
75-125 |
100-150 |
100-150 |
| E |
145 |
180 |
145 |
180 |
180 |
| F |
191 |
155 |
191 |
155 |
155 |
| G |
130 |
130 |
130 |
130 |
130 |
| H |
420 |
640 |
420 |
640 |
655 |
| I |
325 |
325 |
325 |
325 |
325 |
| J |
25 |
40 |
25 |
40 |
40 |
| K |
110 |
110 |
110 |
110 |
110 |
| L |
24 |
30 |
24 |
30 |
30 |
| M |
255 |
255 |
294 |
294 |
294 |
| N |
273 |
273 |
273 |
273 |
273 |
| O |
35 |
53.5 |
35 |
53.5 |
53.5 |
| P |
342 |
409 |
342 |
409 |
409 |
|
| * 계속적인 연구 개발로 인해 위에 기재된 사양은 사전 예고없이 변경될 수 있습니다. |
| |
