특징
- 강력한 열처리의 LOAD CHAIN
- FLOATING CAM을 이용한 빠른 LIFT 조정
FLOATING CAM을 돌리면 바로 LIFT 조정이 가능한 LK만의 독자적인 설계는 작업 속도를 향상시킵니다.
- 새로운 개념의 KNOCK PIN 구조
가장 중요한 기어 부분을 보호하는 기어 커버를 4개의 KNOCK PIN에 의해 측판 과 일체 구조로 설계,
충격을 받아도 기어의 중심축이 틀어지는 일이 없습니 다.
- 습식 브레이크
습식 브레이크와 방청 RATCHET WHEEL 채용으로 뛰어난 제동력과 부드러운 움직 임을 제공합니다.
- 용이한 조작을 위한 HOOK 형태
용이한 조작과 작업을 위해 HOOK의 입구를 넓혔으며, HOOK에 과부하가 걸릴 경 우 후크의 부러짐 없이
점차 늘어나도록 설계하여 적재물과 작업자의 안전에 만전을 기하였습니다.
- 혹사에
견디는 견고한 설계
보다 단단해진 기어커버와 핸들은 외부의 충격에 강하고 하중을 지탱하는 RATCHET은 이중동작 구조로 하중을
견딥니다.
|
|
| |
|

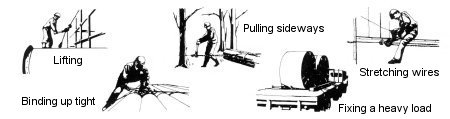

Application of LK LEVER BLOCK |
|
| |
| |
|
사양 |
■ SPECIFICATIONS / DIMENSIONS(mm)
| 모델 |
Y-75 |
Y-150 |
Y-300 |
Y-600 |
| 정격하중(ton) |
0.75 |
1.5 |
3 |
6 |
| 후크간 최소거리(mm) |
247 |
330 |
425 |
620 |
| 레버효과하중(kg) |
22 |
23 |
34 |
36 |
체인규격(mm) dia.×pitch
|
6.3×19 |
7.1×20.2 |
9.5×28.6 |
9.5×28.6 |
| 체인 가닥수 |
1 |
1 |
1 |
2 |
| 레버길이(mm) |
260 |
410 |
410 |
410 |
| 시험하중(ton) |
1.125 |
2.25 |
4.50 |
7.50 |
| 자중(kg) |
6.5 |
11 |
21 |
37 |
| A |
240 |
330 |
400 |
550 |
| B |
148 |
171 |
206 |
206 |
| C |
124 |
141 |
185 |
248 |
| D |
59 |
73 |
90 |
90 |
| E |
89 |
98 |
116 |
116 |
| F |
124 |
148 |
185 |
185 |
| G |
256 |
410 |
410 |
410 |
| H |
25 |
32 |
43 |
50 |
| I |
20 |
30 |
33 |
40 |
| J |
24 |
29 |
41 |
51.5 |
* 계속적인 연구 개발로 인해 위에 기재된 사양은 사전 예고없이 변경될 수 있습니다. |
| |
