현재위치< 홈 < 제품안내< CHAIN BLOCK

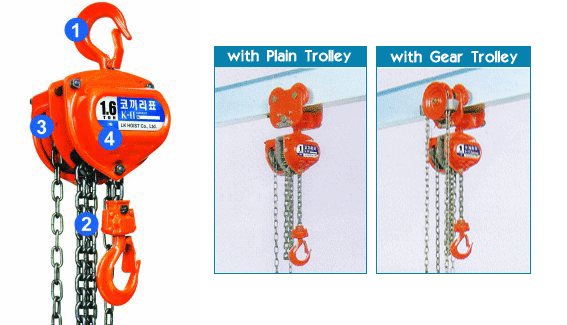

특징


- 안전에 만전을 기해 설계된 후크

초과 중량이 걸렸을 경우 후크의 부러짐으로 인한 사고를 방지하기 위해 초과 적재시 후크의 간격이 점차적으로 벌어지도록 설계, 제작되었습니다.



- 특수 열처리된 LOAD CHAIN 적용

새로운 기술의 특수 열처리된 LOAD CHAIN을 적용하 여 부식방지 및 안전에 만전을 기하였습니다.

- 부드러운 CURL 성형의 핸드 휠 커버

경사지게 HAND CHAIN을 당겼을 경우에도 LOAD CHAIN이 휠 커버로 부드럽게 안내됩니다.

- 견고한 프레임

4개의 KNOCK PIN으로 보강된 단단한 기어 케이스는 정확한 기어의 센터를 유지시켜 기어 케이스 내부 의 고장을 방지하여 높은 기계적인 효율을 제공합 니다.

- 체인 가이드

독특한 구조의 체인 가이드는 티끌이나 먼지를 차 단하여 로드 쉬브의 GUARD를 보호합니다.
- 습식 브레이크

안정된 제동능력 발휘를 위하여 내구성이 강한 습 식 브레이크를 적용하였습니다.
사양
■ SPECIFICATIONS
모델 정격하중
(TON)		 표준양정
(m)		 시험하중
(TON)		 후크간
최소거리
(mm)		 로드체인
가닥수 		체인규격(mm)
dia ×pitch		 자중
(kg)
LOAD
CHAIN 		HAND
CHAIN
K Ⅱ-0.5 0.5 2.5 125%

×

정격하중 		300 1 6.3×19 5×23.5 11.4
K Ⅱ-0.5 1 2.5 300 1 6.3×19 11.4
K Ⅱ-0.5 1.6 2.5 335 1 7.1×21 14.7
K Ⅱ-0.5 2 3 375 2 6.3×19 21
K Ⅱ-0.5 2.5 3 410 1 9×27 25.4
K Ⅱ-0.5 3.1 3 530 2 9×27 24
K Ⅱ-0.5 5 3 625 2 9×27 39.5
K Ⅱ-0.5 7.5 3.5 750 3 9×27 70
K Ⅱ-0.5 10 3.5 775 4 9×27 82
K Ⅱ-0.5 15 4 1115 6 9×27 220
K Ⅱ-0.5 20 4 1115 8 9×27 270

■ DIMENSIONS(mm)
A B C D E F
160 160 62 35 30 43
160 160 62 35 30 43
182 167.5 55 37 35 48
215 183 66 41 38 53
233 190 70 44 40 55
230 167.5 110 62.5 44 60
282 190 166 78.5 53 70
370 190 146 80 70 85
385 190 300 98 70 85
660 354 291 233.5 80 102
660 410 291 319 80 102

* 계속적인 연구 개발로 인해 위에 기재된 사양은 사전 예고없이 변경될 수 있습니다.
